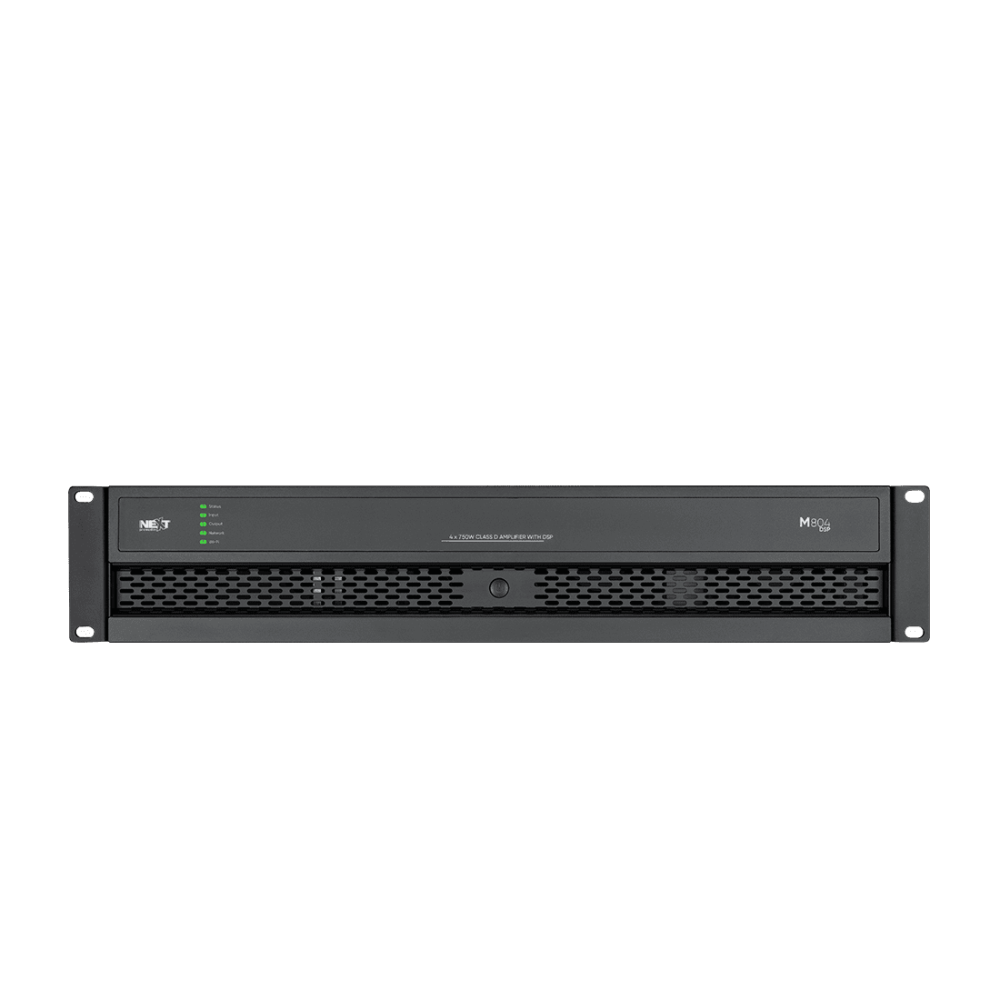

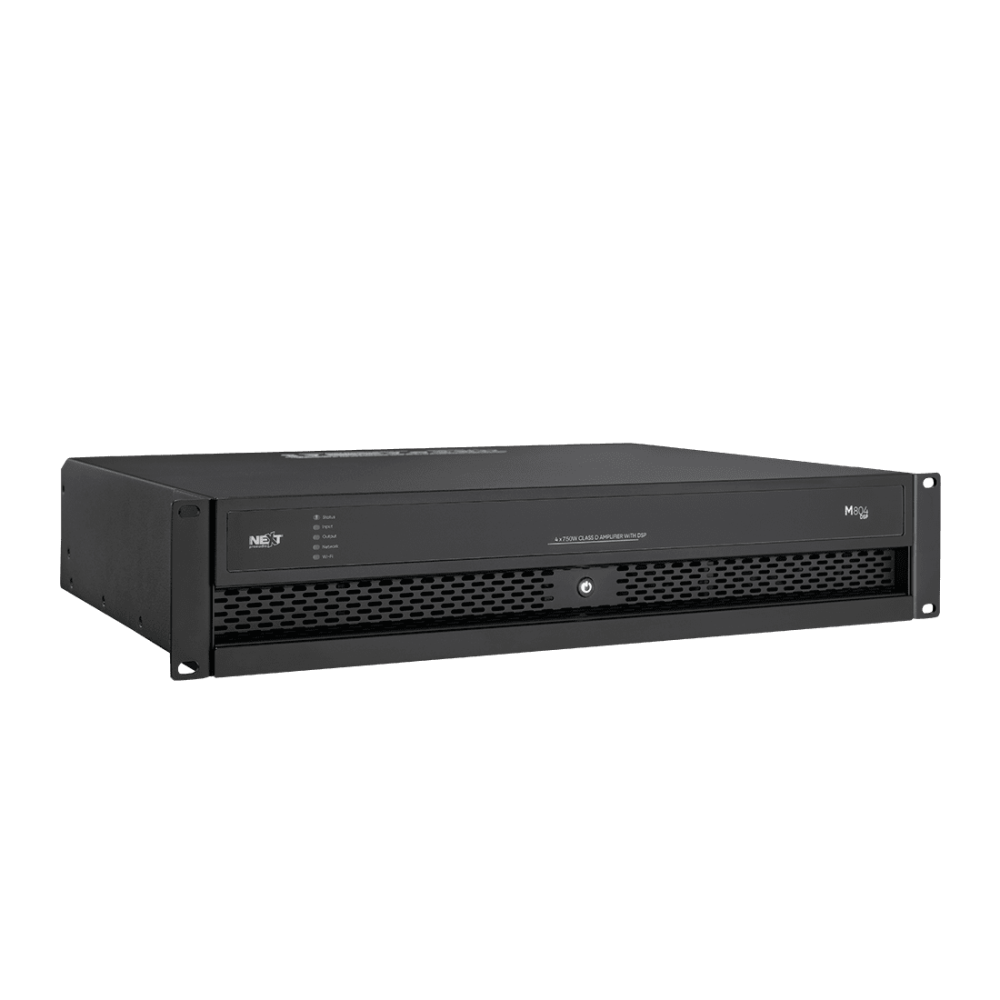

Bộ xử lý tín hiệu số M804

M804DSP là bộ khuếch đại Class D 4 kênh thông minh, tích hợp xử lý tín hiệu số (DSP), cung cấp công suất đầu ra linh hoạt và đáng tin cậy 4 x 750W trong định dạng rack 2U đầy đủ, có thể điều khiển cả loa trở kháng thấp thông thường (2Ω đến 16Ω) và loa trở kháng cao (70V/100V) ghép biến áp hoặc bất kỳ sự kết hợp nào của hai loại này. Bộ xử lý DSP tích hợp hiện đại, tích hợp sẵn có thể được cấu hình để phù hợp với nhiều tác vụ khác nhau, mà không cần thiết bị bổ sung, để điều khiển nhiều hệ thống loa khác nhau. Mọi thứ bạn cần đều có sẵn. Sự tích hợp chặt chẽ giữa xử lý và khuếch đại cho phép DSP giám sát và thích ứng tốt hơn với hoạt động của bộ khuếch đại, giúp xử lý động lực chính xác và hiệu quả hơn nhiều so với những gì thường đạt được với các thành phần riêng biệt. Công nghệ nguồn điện PFC (Hiệu chỉnh hệ số công suất) chủ động cho phép hoạt động với nguồn điện lưới AC phổ biến và cung cấp nguồn điện ổn định, được điều chỉnh trên toàn thế giới.

Thông số kỹ thuật
Loại sản phẩm: Cục đẩy công suất Class D tích hợp DSP
Đáp tuyến tần số: 20Hz – 20kHz (+0 / -0,5dB)
Công nghệ khuếch đại: UMAC Class D – Bộ điều chế PWM toàn dải với độ méo siêu thấp
Số kênh khuếch đại: 4 kênh trở kháng thấp (LoZ) / 2 kênh trở kháng cao (HiZ)
Công suất khuếch đại – Stereo 8Ω: 4 × 400W
Công suất khuếch đại – Stereo 4Ω: 4 × 750W
Công suất khuếch đại – Stereo 2Ω: 4 × 750W
Công suất khuếch đại – Bridge 8Ω: 2 × 1500W
Công suất khuếch đại – Bridge 4Ω: 2 × 1500W
Công suất khuếch đại – 100V: 2 × 1500W
Công suất khuếch đại – 70V: 2 × 1200W
Ngõ ra loa: 2Ω – 16Ω | 100V | 70V
Ngõ ra vùng: 4 vùng
Độ méo hài + nhiễu (THD+N): <0,05% (20Hz – 20kHz, tải 8Ω, thấp hơn 3dB so với công suất định mức)
Tỷ số tín hiệu trên nhiễu (SNR): >108dB (A-weighted, 20Hz – 20kHz, tải 8Ω)
Điện áp đầu ra: 85Vp / 170Vpp (không tải) // Bridge: 170Vp / 340Vpp (không tải)
Công nghệ DSP: Ultimate DSP, hỗ trợ kết nối Wi-Fi và Ethernet
Thông số DSP có thể điều chỉnh: Bộ lọc PEQ, FIR, shelving cao/thấp, all-pass, band-pass, high-pass/low-pass | Bộ giới hạn: điện áp RMS, điện áp Peak | Chức năng GPIO | Định tuyến tín hiệu (Routing)
Preset DSP: Lưu và tải các preset riêng lẻ và thư viện preset
Điều chỉnh Delay: 100ms (34,3m) cho mỗi ngõ ra
Phương thức điều khiển: Điều khiển thông qua giao diện Web, tương thích máy tính để bàn, máy tính bảng và điện thoại di động (kết nối không dây hoặc qua cáp RJ45)
Hệ thống kết nối không dây: Hoạt động như điểm truy cập Wi-Fi (WAP) hoặc thiết bị kết nối Wi-Fi Client

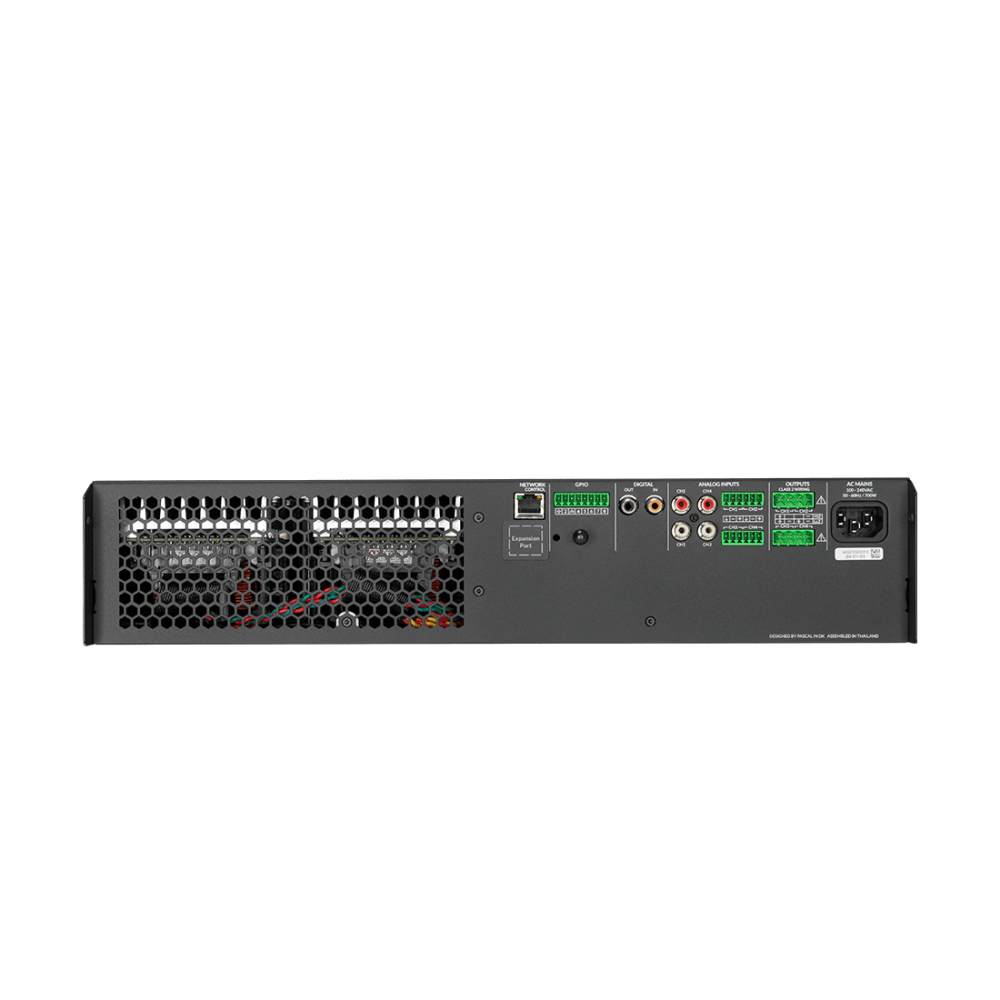

Ngõ vào tín hiệu âm thanh: 4 × ngõ vào Analog Unbalanced | 4 × ngõ vào Analog Balanced | Stereo S/PDIF
Đầu nối ngõ vào: 4 × RCA | 2 × Phoenix 6 chân 3,5mm | 1 × RCA | 8 × GPIO
Ngõ ra tín hiệu âm thanh: Stereo S/PDIF
Đầu nối ngõ ra: 1 × RCA | 8 × GPIO
Đầu nối ngõ ra loa: 2 × Phoenix 4 chân 5mm
Hệ thống bảo vệ: Bảo vệ ngắn mạch, DC, điện áp thấp, quá nhiệt và quá tải
Nhiệt độ hoạt động: 0°C – 40°C
Hệ thống làm mát: Quạt điều tốc tự động
Nguồn cấp: UREC Universal SMPS – nguồn chuyển mạch đa năng, tích hợp PFC và bộ chuyển đổi chế độ chờ
Điện áp nguồn: AC 100V – 240V, 50Hz/60Hz
Đầu nối nguồn: Chuẩn IEC
Công suất tiêu thụ: 700W
Tính năng đặc biệt: Chức năng GPIO: Standby, Mute, điều chỉnh âm lượng, Trigger IN, Trigger OUT
Kích thước lắp đặt: 2U, rack 19"
Kích thước (R × C × S): 88 × 440 × 332 mm
Kiểu lắp đặt: Rack 19"
Trọng lượng tịnh: 7,4kg
Trọng lượng vận chuyển: 7,7kg
